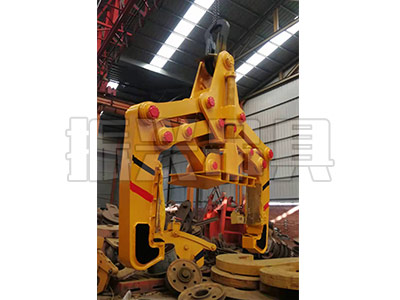

卧卷夹钳

　　齿轮齿条式电动卧式夹具由吊架、平移驱动装置、钳臂、电气及控制系统、液压润滑系统、电缆卷升装置等组成。采用驱动电机，通过一组齿轮齿条传动机构实现钳腿的开闭动作，基本动作由起重操作人员直接控制。它具有重量轻、操作简单、动作灵活可靠、运输安全方便、运行效率高的特点，主要用于钢铁厂、港口、码头等单位大量转运卧式卷物。

　　特点：

　　1.额定载荷8~30T，电气控制采用PLC控制。

　　2.吊具的驱动是制动电机，通过扭矩限制器、带传动、减速器、齿轮齿条传动实现夹钳的开合。

　　3.光电检测对心。夹具一侧有两个光电发射器，另一端有两个接收器。当光电接收器接收到另一侧的光源时，可以夹紧。

　　4.当吊钳两侧接近卷板时，光电限位器动作，夹钳两个限位动作后，电机停止制动。

　　5.夹具的操作位置在驾驶室(或在行车摇空器上)。

　　6.吊具的较大和较小位移有机电双重限位。

　　7.意外夹钳钩夹紧中卷板壁，加紧后扭矩限制器仍起保护作用，确保夹具和卷板不受伤。

　　8.吊装后，如有误操作，如按电器打开按钮，钳口承重开关起作用，确保作业安全。

　　9.夹钳速度：单侧4.5米/分钟，双侧9米/分钟。

　　10.夹钳的润滑采用手动泵集中润滑，每班注油1~2次。
